CJ-SMC03 Standalone ATM magnetic controller Standard-alone, Not networking, Self-service banking (ATM) Specialized. Card read type: all kind of bank cards. Immediately output relay signal, can control electric lock.

CJ-SMC04 Network ATM magnetic controller Networking,Self-service banking（ATM）Specialized. Card read type：all kind of bank cards. immediately output relay signal,can control electric lock, Network Admin,can setup bank card type of read and For access to records(to come in and go out).

The overall characteristics of products

1. Online and offline with computer operating characteristics. With the allocation of system management software.
2. Offline operation authorized numbers up to 3,800 characteristic information, under normal circumstances, may authorize the card almost unlimited capacity.
3. If in a state of the computer on-line real-time record of VISA amounts of information without restrictions.
4. Leaflets can be offline for the first card or 4-12 Number Signature quantities authorized landing. Can be on-line in the application management software set up specific numbers or numbers assigned at EC features, remote leaflets or bulk authorized entry. PC on-line authorized by the agreement RS485/23communications, real-time transmission and stored in the back magnetic integrated machines, makes magnetic Access machine offline after the normal process of authorized discrimination.

Maximum length of each leaflet numbers length of 19 yards.
5. Management expertise with cards, cards can be easily managed through various card authorization management.
6. Specialized card with management, through management card can be easily carried out the mandate of the various card management.
7. Through the application of remote software can be easily opened, and has    authorized cards to facilitate the competence modify, and delete.
8. Read head with ANSI / ISO standards.
9. Zinc alloy metal durable; anti-demolition screws fixed design, security Fangqiao. Import alloy heads, ultra-wear and high sensitivity.
10. Unique anti-jamming measures used for a variety of environmental installation.

Application Description

Access products for the integrated magnetic machine. Through the magnetic machine or computer software applications to facilitate all kinds of cards (such as bank cards, postal cards, VIP cards, membership cards, etc.)

authorized or leaflets for each of volume licensing, and as a result, only some specific cardholders access (such as a particular type of banks, banks in a particular area-specific, a particular type of VIP customers, specific guests, etc.). When the machines are connected to a PC computer, through the conversion RS232/485 communications, real-time can be the scene of the VISA case records to a computer. Fangqiao and remote alarm, remote door functions.

Access one of the cards Banlianglu output, the way RS485 signal to the computer to achieve the mandate of background, record, alarm and remote door; Another dry contact relays

for signal output directly to the access control system for opening or automatic locking doors. With this machine cards with integrated application software (CD 1). Intranet can be used can also be used offline.

Authorization cards (offline）

Management card
 In order to facilitate the operation of users, the company has special configuration management card (see packing list). Use The management card can be easily carried out as follows authorized operation.

Leaflets cards can be authorized, but also to judge numbers Before 4-12 the volume licensing.

Leaflets card authorization
In normal usage pattern, with management card uniform even brush 3, after 3 s green-light mode, And issued a long audition leaflets card access system License (valid for 5 s). brush all of the continuous-magnetic, every brush beeps a long tone, said that the success of authorized cards 5 s after the automatic green light extinguished, the system returned to normal usage patterns.

Number four former judge Volume Licensing
In normal usage pattern, even with management card uniform of broader brush, after 3 s green -light mode Starting and issued a long sound judgement numbers into the system before the four volume licensing model (valid for 5 s). Brush all of them as long as four numbers with a precondition of magnetic cards, a brush beeps long audition Said the former four numbers in line with the volume card authorization success. 5 s after the automatic green light extinguished, the system Automatically return to normal usage patterns.

Former judge numbers (5, 6, 7, 8, 9, 10, 11, 12)-Volume Licensing
In normal usage pattern, with management card uniform even brush (5, 6, 7, 8, 9, 10, 11, 12), 3 s after the green light is flashing mode and issued a long sound system into the sub
contractors Off before the numbers (5, 6, 7, 8, 9, 10, 11, 12)-volume licensing model (5s valid). As long as all of them a former Brush (5, 6, 7, 8, 9, 10, 11, 12) Number of eligible cards, a brush long beeps sound,

in line with that of the former (5, 6, 7, 8, 9, 10, 11, 12) for the bulk of card numbers authorized success. 5 s after the automatic green light extinguished, the system returned to normal usage patterns.

Main technical parameters

Input voltage: DC12V + / -5%
Quiescent current: 32 mA current action: 52 mA
 Output signal: relay normally open regular dry contact closure signals
 Contact Capacity: 2 A 12VDC output remains: 3 S
 Communications: RS232/485 communications rate:9,600bps
 Allow VISA speed: 10 to 120 cm / s Magneti standard: ISO7811-7815

The cards are outside of the Ad Hoc Fangqiao alarm button (see figure), machine installation of a left wall, the Fangqiao Automatic pop-up button, the system will issue short-term rapid Fengming call, instant communication at the same time through a warning signal to the computer.

Access cards for the first time at power, power at the same time the red and yellow flashing mode, and beeps - Bleep - 2 Long, and then yellow light is off, the end of self-inspection system into normal usage patterns.

In normal usage pattern, has been authorized by the top-down uniform magnetic zoned card, the machine beeps a long tone, flashing green light to open the door,

then the system will output a signal to open the door contact for the outside door by (the signal contact will be maintained 3 s time).

Features & Benefits

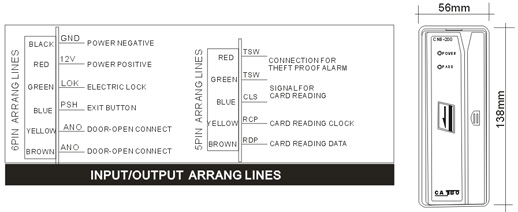

Dimensions: 138L*56D*32W(mm)
For special use in ATM self-help bank door access management .
It can read all kinds of bank card.
It operates separately,not need to be connected.
It will output signal for door opening.

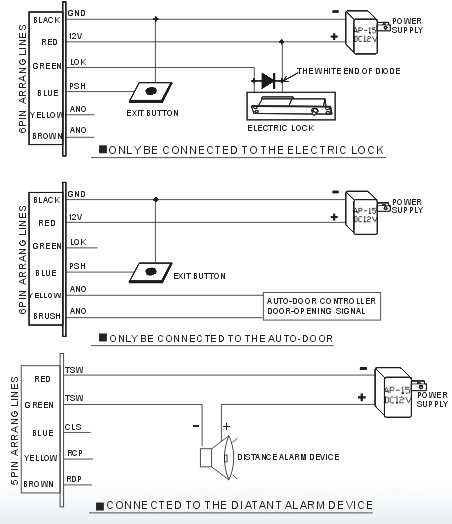

It can be connected to the electric lock and the automatic door in the same time .
It has had a inner time match to ensure the lock of the automatic door can be unlokced smoothly.

It has assemblied a field effect output module with big capacity,can be connected to all
Kinds of electric locks with different power.
